Anhang
A:
Formeln
Zur Errechnung des
BE bei den Geräten von Radiometer wird folgende Kette von Berechnungen
verwendet (vgl. CHRISTIANSEN 1981):
BE
= 0,5 ·(8.a’- 0,919) / a’ +
0,5 · {[(0,919 - 8 · a’) / a’]2
- 4 · (24,47 - cHCO3-(5,33)) / a’)0,5
wobei
a’=
0,00404 + ,000425 · SIHb
cHCO3-(5,33)
= 0,23 · 5,33 · 10 (pH(st) - 6,161) /
0,9524
pH(st)=pH+log10(5,33/SIpCO2)
·(pHHb - pH) / (log10(pCO2(Hb))- log10(7,5006·SIpCO2))
pH(Hb)
= 0,0406 . SIHb + 5,98 - 1,92 . 10-0,16169
.
SIHb
lg(pCO2(Hb))
= -0,017674 . SIHb + 3,4046 + 2.12 .
10 -0,15158·
SIHb
B: Verwendete Analysatoren
Die Messungen zur vorliegenden
Untersuchung wurde mit den in Tabelle
1 aufgelisteten fabrikneuen Seriengeräten durchgeführt:
Tabelle 1:Die
5 verwendeten Analysatoren und deren Hersteller. Angegeben ist der Sitz
der deutschen Hauptniederlassung.
|
Analysatortyp
|
Hersteller
|
Kurzschreibweise
für
Hersteller
|
Sitz
|
|
AVL
Compact 2
|
AVL
Medizintechnik GmbH
|
AVL
|
Bad
Homburg
|
|
ABL
500 / ABL 510
|
Radiometer
GmbH
|
Radiometer
|
Willich-Schiefbahn
|
|
C
860
|
Ciba-Corning
Diagnostics GmbH
|
Ciba-Corning
|
Fernwald
|
|
IL
1620
|
Instrumentation
Laboratory GmbH
|
IL
|
Kirchheim
(München)
|
|
Stat
Profile 9 Ultra C
|
Nova
Biomedical
|
Nova
|
Rödermark
|
·AVL
Compact 2
Abbildung 7: AVL Compact 2
·Ciba-Corning
860
Abbildung 8: Ciba-Corning 860
·IL
1620
Abbildung 9: IL 1620
·Nova
Stat profile 9
Nova
Stat profile Ultra C (nicht abgebildet)
Abbildung 10: · Nova Stat profile 9
·Radiometer
ABL 500
Radiometer
ABL 510 (nicht abgebildet)
Abbildung 11: · Radiometer ABL 500
·

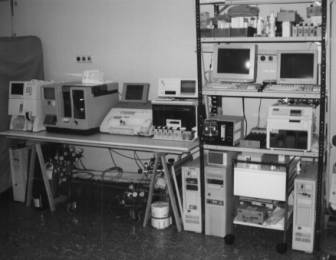

Abbildung 12 : Die 5 Analysatoren mit zugehörigen Druckgasflaschen,
Computern und weiterem Zubehör, aufgebaut in einem Raum der Orthopädischen
Klinik in Homburg / Saar.
